ガスふろ給湯器
(PS扉内設置)

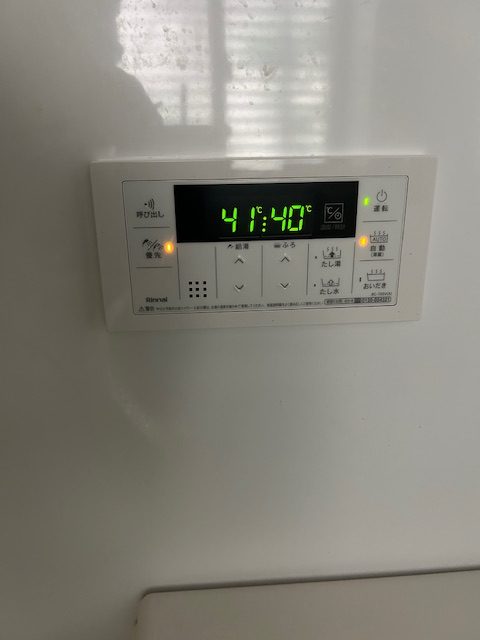

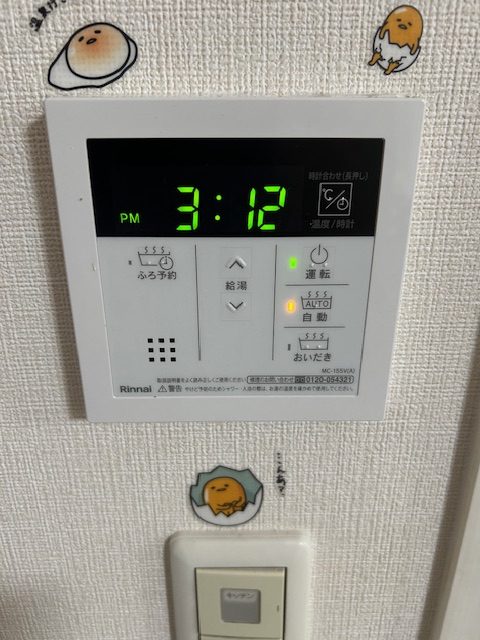

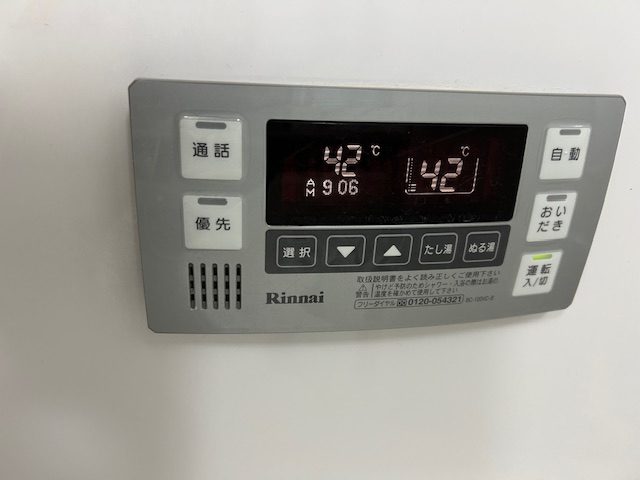

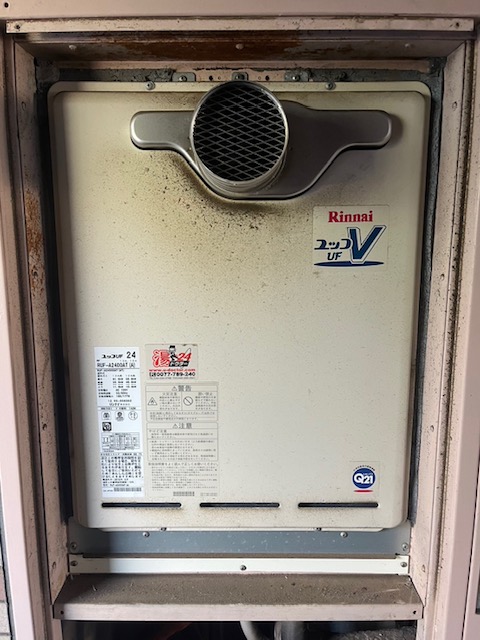

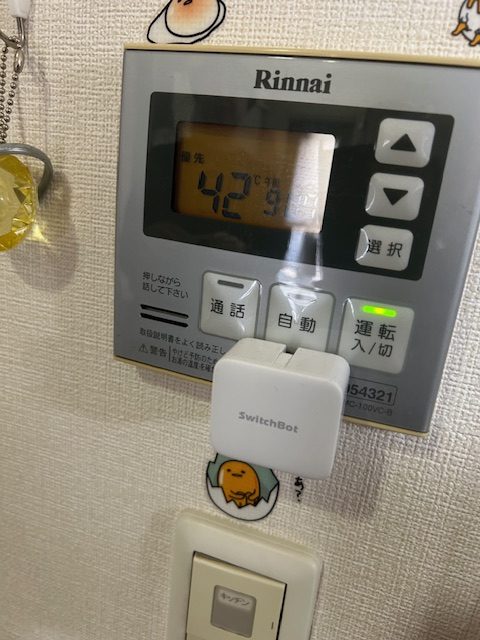

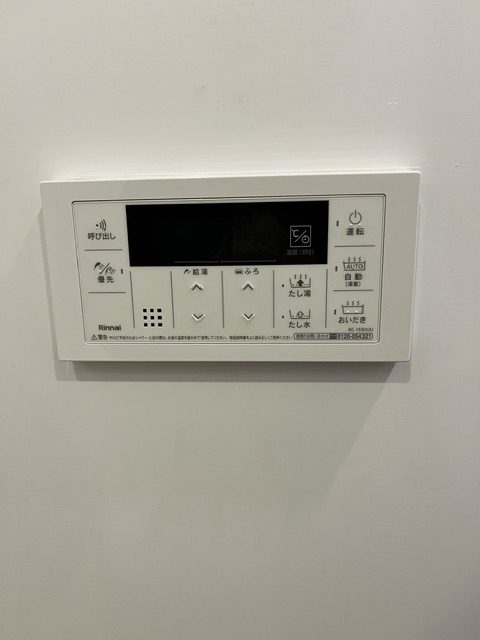

マンションのパイプシャフトの扉内に設置されている給湯器の交換事例を紹介しております。丸い排気口の扉内設置型給湯器、排気を機器の上から接続する上方排気型給湯器、排気を機器の後ろから接続する後方排気型給湯器などの施工事例を掲載しています。

神奈川県横浜市旭区の集合住宅にてガス給湯器の交換工事

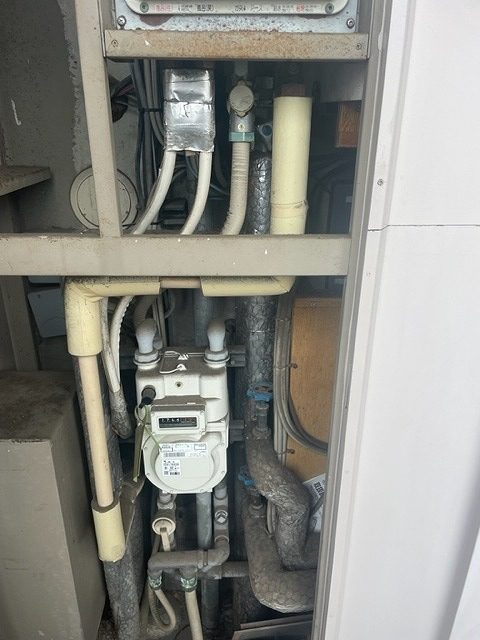

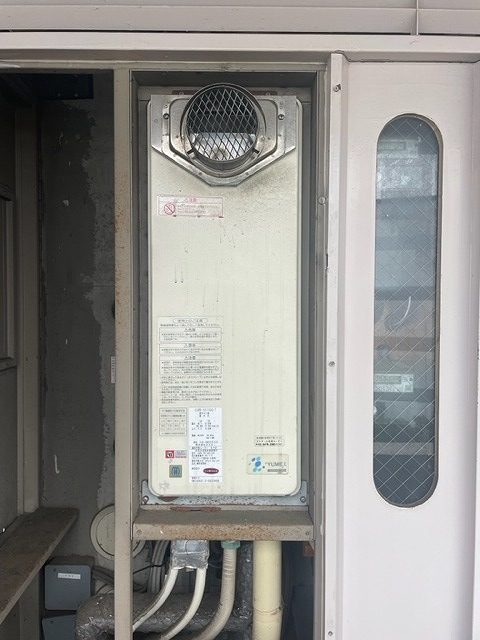

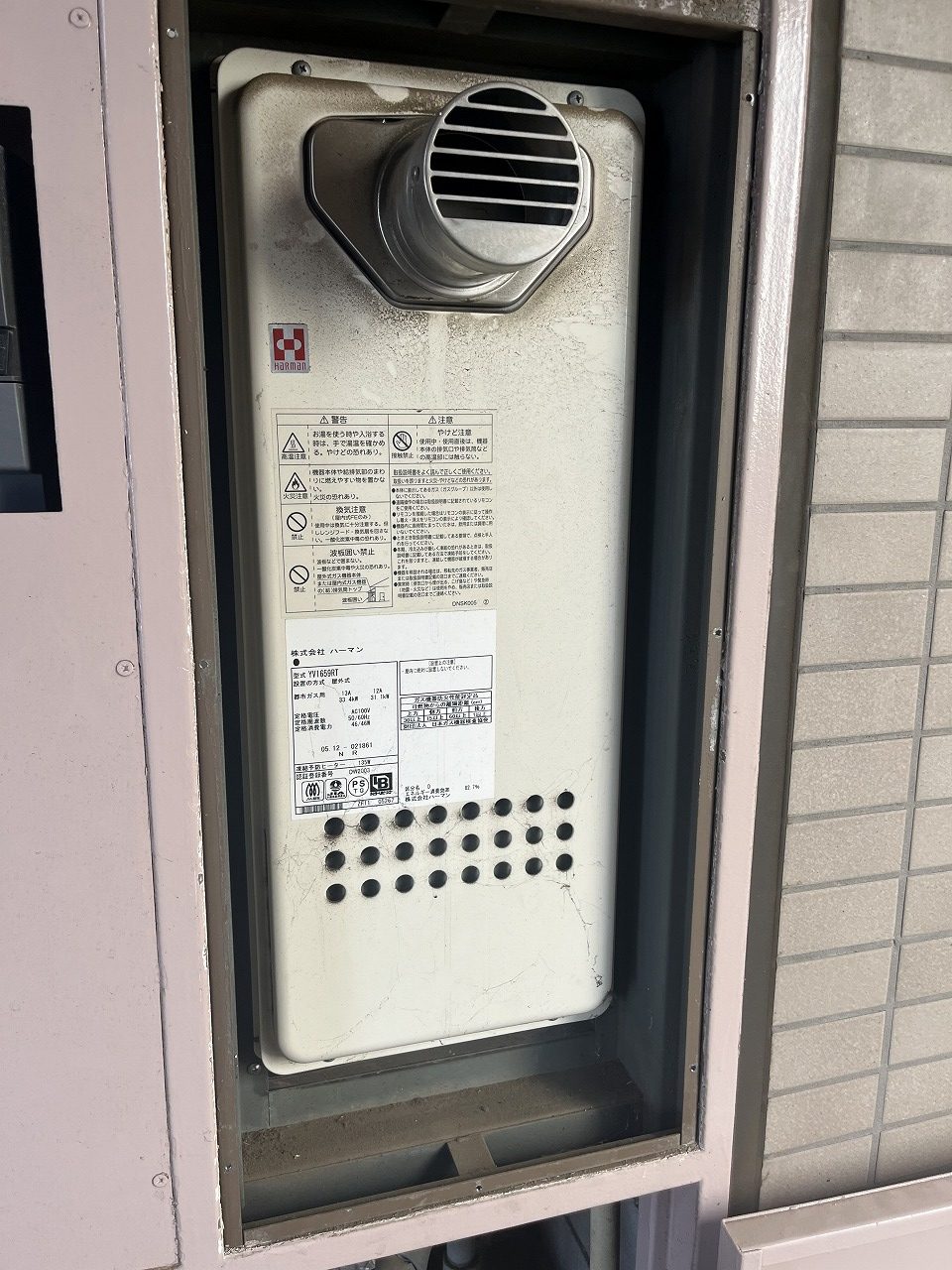

Before(施工前)

Before(施工前)写真
矢印

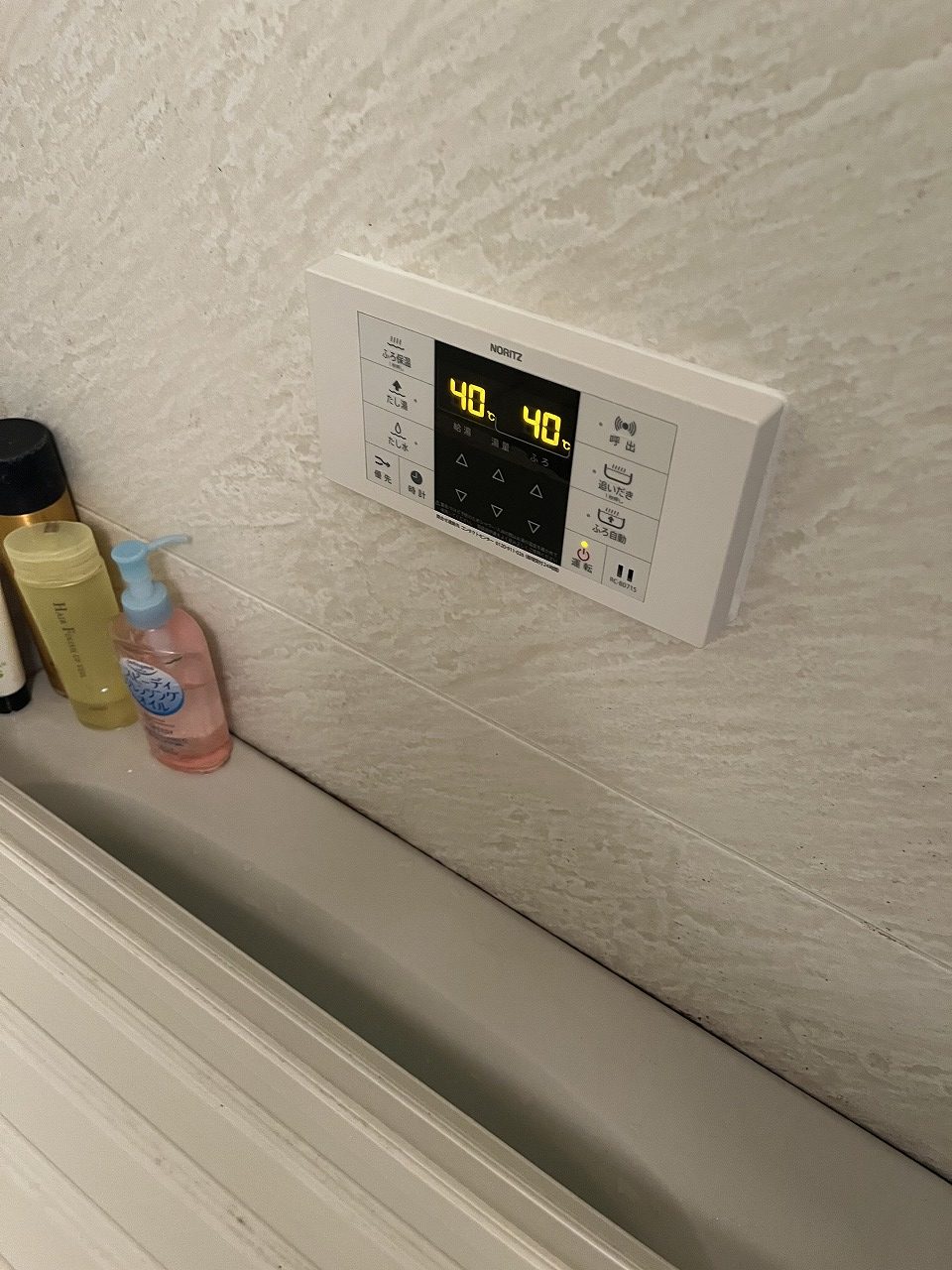

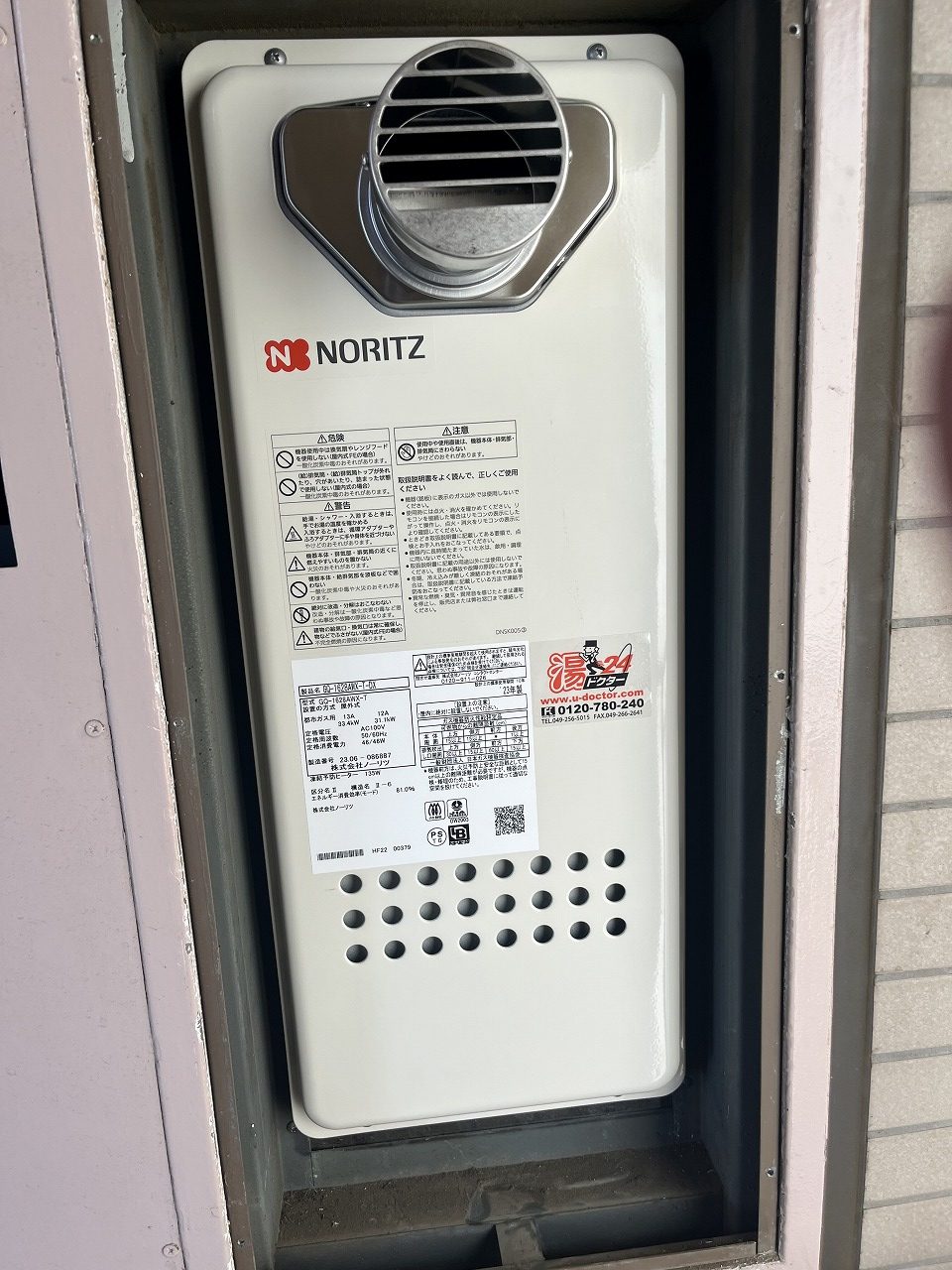

After(施工後)

After(施工前)写真
施工前
GX-240AT
施工後
GX-2403ZT
工事費用
標準工事費

今回は神奈川県横浜市旭区の集合住宅にてガス給湯器の交換工事を行いました。
パーパス製GX-240ATから、パーパス製GX-2403ZTへの交換です。

マンションのPS(パイプシャフト)に給湯器が設置されている現場です。PS設置の場合、かぎられた空間に給湯器を取り付けることとなりますが、設置状況によってはご対応が出来ない場合があります。既存品の型番から概ね交換機種を判断出来ますが、機器周辺の状況も含め、丁寧に現場を確認させていただきます。また現在の使用状況などもお伺いし、その上でお客様にとって最適な交換機種をご提案させていただきます。

長く安全に安心して使用していただけるよう、湯ドクターでは、現地調査を大切にしています。

千葉県船橋市の集合住宅にてガスふろ給湯器の交換工事

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
GT-2023SAW
施工後
GT-2053SAWX-T-4 BL
工事費用
標準工事費+排気筒工事費+換気扇交換工事費

今回は千葉県船橋市の集合住宅にてガスふろ給湯器の交換工事を行いました。
ノーリツ製 GT-2023SAW から、ノーリツ製 GT-2053SAWX-T-4 BL への交換です。
なお、給湯器の交換と一緒に天井付浴室換気扇の交換もご希望されました。

既存給湯器は、共用通路側にあるチャンバー室内に標準排気型の製品が設置されていました。このような場所に給湯器を設置する場合、開放部(共用通路)まで排気筒の延長を行う必要がありますので、前方排気型の給湯器を設置し、開放部(共用通路)まで排気筒延長工事を行いました。
また、天井付浴室換気扇については、天井の開口寸法をそのまま利用して交換することが出来ました。
弊社では、ガス給湯器の交換と同時に換気扇交換・水栓金具の交換などにも対応しておりますので、お気軽にご相談していただければと存じます。

兵庫県加古川市の集合住宅にてガス給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GX-160AT-1
施工後
GX-1603AT-1
工事費用
機器設置標準工事費

今回は兵庫県加古川市の集合住宅にてガス給湯器の交換工事を行いました。
パーパス製GX-160AT-1から、パーパス製GX-1603AT-1への交換です。

パイプシャフトに設置されている場合は、他メーカーより同メーカーにて交換する方がきれいに設置できることが多いです。
今回の現場では、既存機器の排気口の口径がφ80でした。他メーカーの同等タイプの機器はφ100となります。設置基準上、排気口周囲の穴から給気して排気口から排気しなければならず、排気口面積以上の開口部面積が必要になりますが、こちらの現場の場合、現状開いているパイプシャフトの開口部の面積がφ100の排気口の機器を設置できるだけの大きさがなかったため、同メーカーに交換させていただきました。
※φ80の排気口であれば、排気口面積が4×4×3.14=50.24㎝2になり100.48㎝2の開口部面積が必要のため11.31㎝の開口部が必要になり、φ100の場合は、排気口面積が5×5×3.14=78.5㎝2になりますので、14.142㎝以上の開口部が必要になります。

このように、本体サイズが合うからといって安易に他メーカーへ交換してはいけないケースもあります。
給湯器の燃焼には給気と排気のバランスが大切なため、不完全燃焼を防ぐためには設置基準を満たしたかたちで施工する必要があります。

愛知県名古屋市港区の集合住宅にてガスふろ給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GQ-2037WS-T
施工後
GT-2035SAWX-T-1 BL
工事費用
標準工事費+追焚配管新設及びリモコン線増設工事費

今回は愛知県名古屋市港区の集合住宅にてガスふろ給湯器の交換工事を行いました。
ノーリツ製 GQ-2037WS-T から、ノーリツ製 GT-2035SAWX-T-1 BL への交換です。

管理会社様よりお問い合わせいただきました現場です。ご入居者様が退去されるタイミングでガス給湯器(給湯専用)からガスふろ給湯器(追焚機能付き)への変更をご希望とのことで、日程を合わせて入替工事を行いました。
ガス給湯器からガスふろ給湯器に交換する場合、追焚配管新設工事(循環金具設置及び浴槽穴開け工事)が必要となります。集合住宅の場合、隠ぺい部の配管確認が出来ないことが多い為、追焚配管新設工事を行うことが難しい場合が多々あります。今回は、給湯器設置場所の裏手に浴室があり、配管の状況が確認出来ましたので、新規での追焚配管工事を行うことが可能となりました。

埼玉県さいたま市南区の集合住宅にて温水暖房付ガスふろ給湯器の交換工事

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
AT-241RFA-AW2L-C
施工後
RUFH-A1610AT2-3
工事費用
機器設置標準工事費+暖房接続工事費

今回は埼玉県さいたま市南区の集合住宅にて温水暖房付ガスふろ給湯器の交換工事を行いました。
松下製 AT-241RFA-AW2L-C から、リンナイ製 RUFH-A1610AT2-3 への交換です。

既存の給湯器は排気筒の形状が四角いタイプの機器で、パイプシャフトの扉の穴もそれに合わせて四角く開口されています。現行の給湯器の排気筒は丸い形状ですが、このようなマンション用に四角い排気筒が部材として用意されており、今回はその部材を使用して、丸い排気筒を四角い排気筒に付け替えて交換工事をさせていただきました。扉の加工を行わず、外観を損ねることなく交換できました。

東京都江東区の集合住宅にて温水暖房付ガスふろ給湯器の交換工事

Before(施工前)

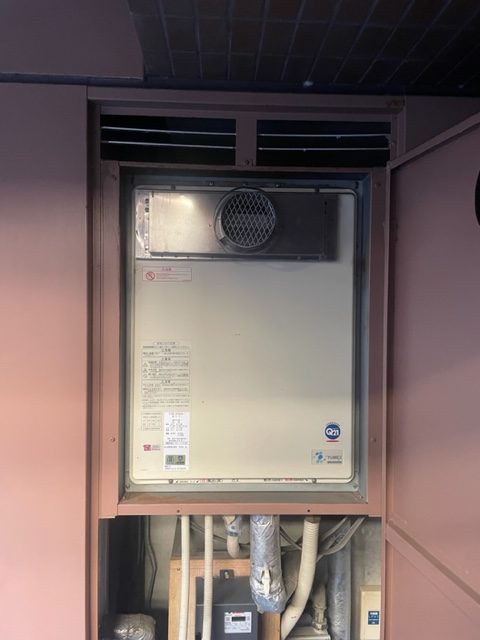

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
TES 型式不明
施工後
RUFH-A2400AT2-3
工事費用
機器設置標準工事費+暖房接続工事費

今回は東京都江東区の集合住宅にて温水暖房付ガスふろ給湯器の交換工事を行いました。
TES給湯器 から、リンナイ製 RUFH-A2400AT2-3 への交換です。

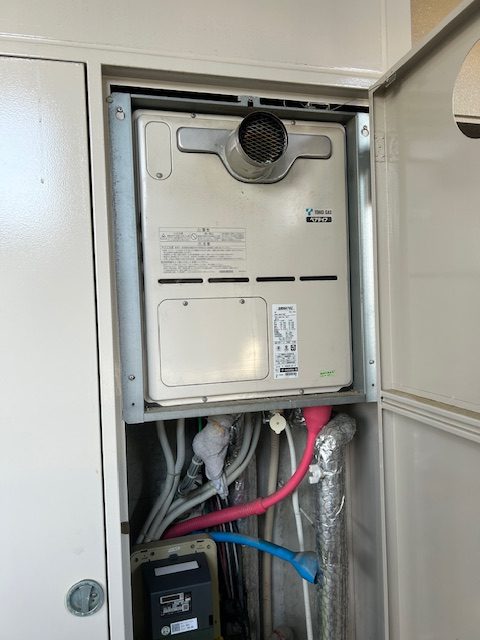

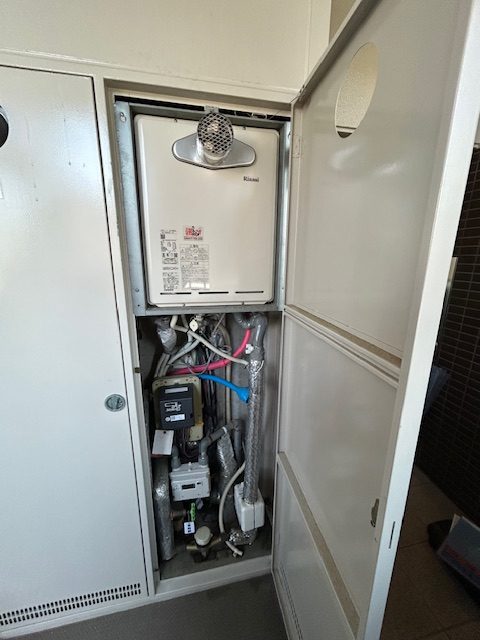

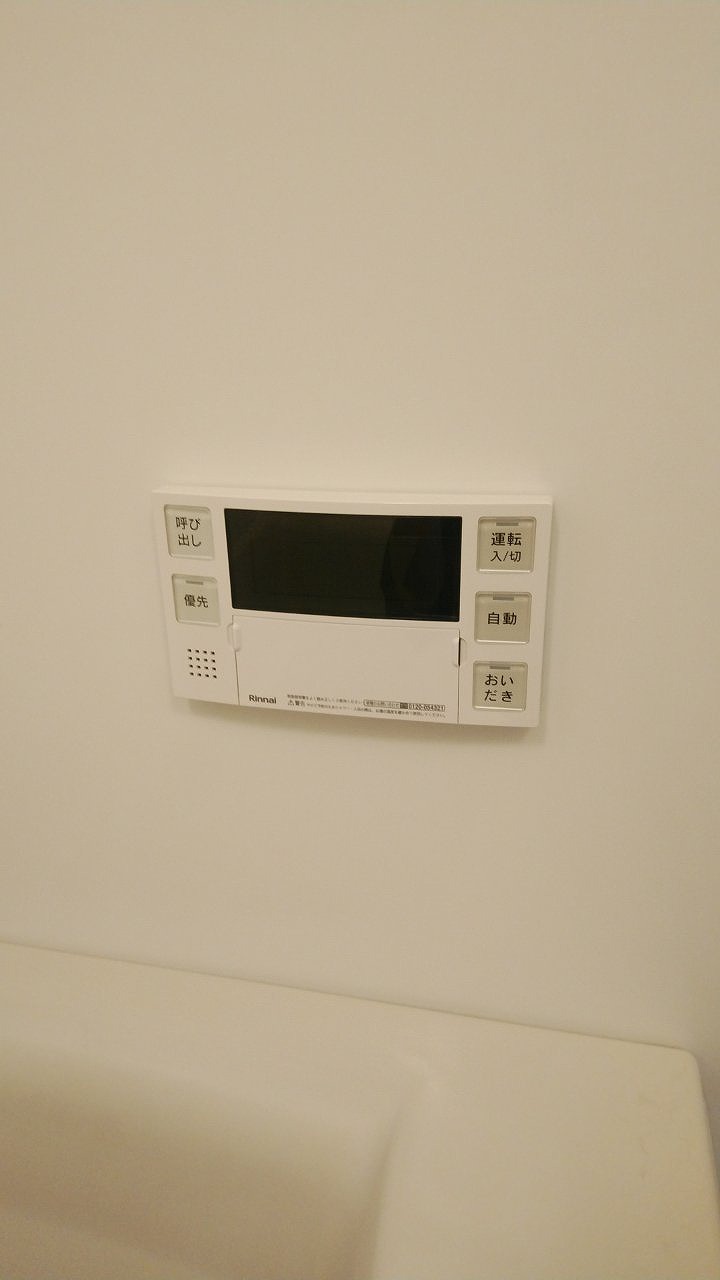

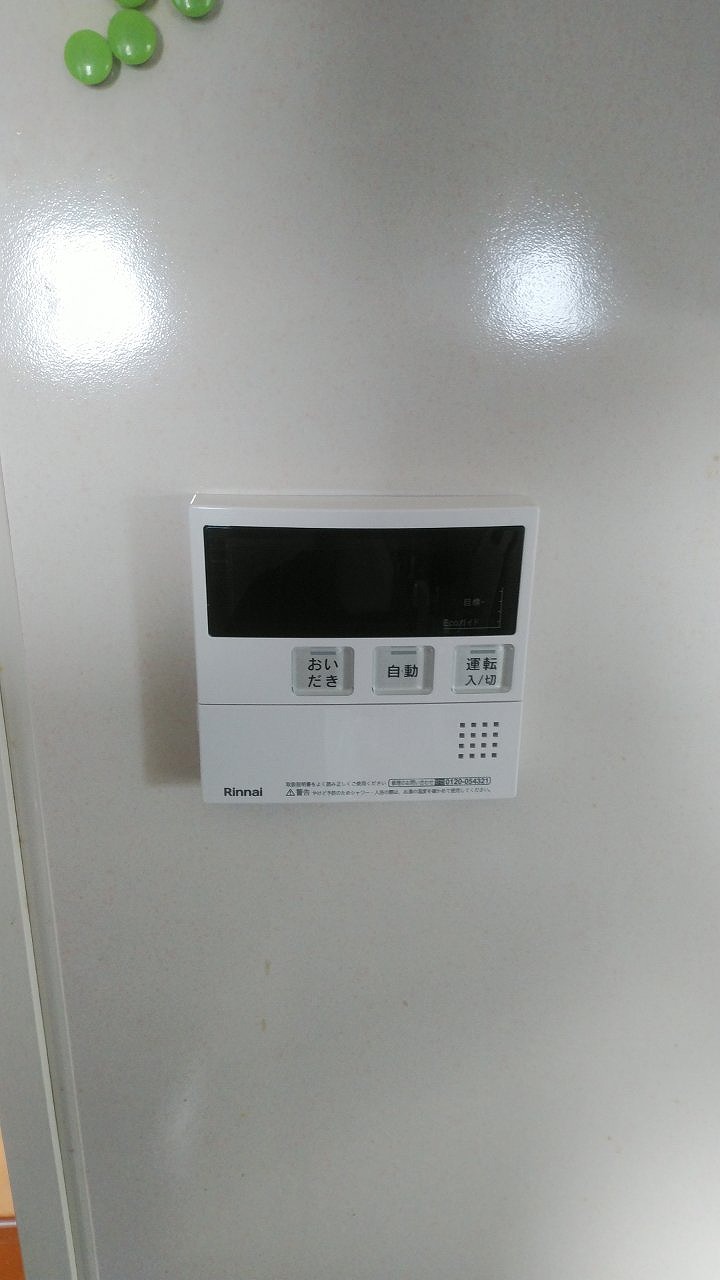

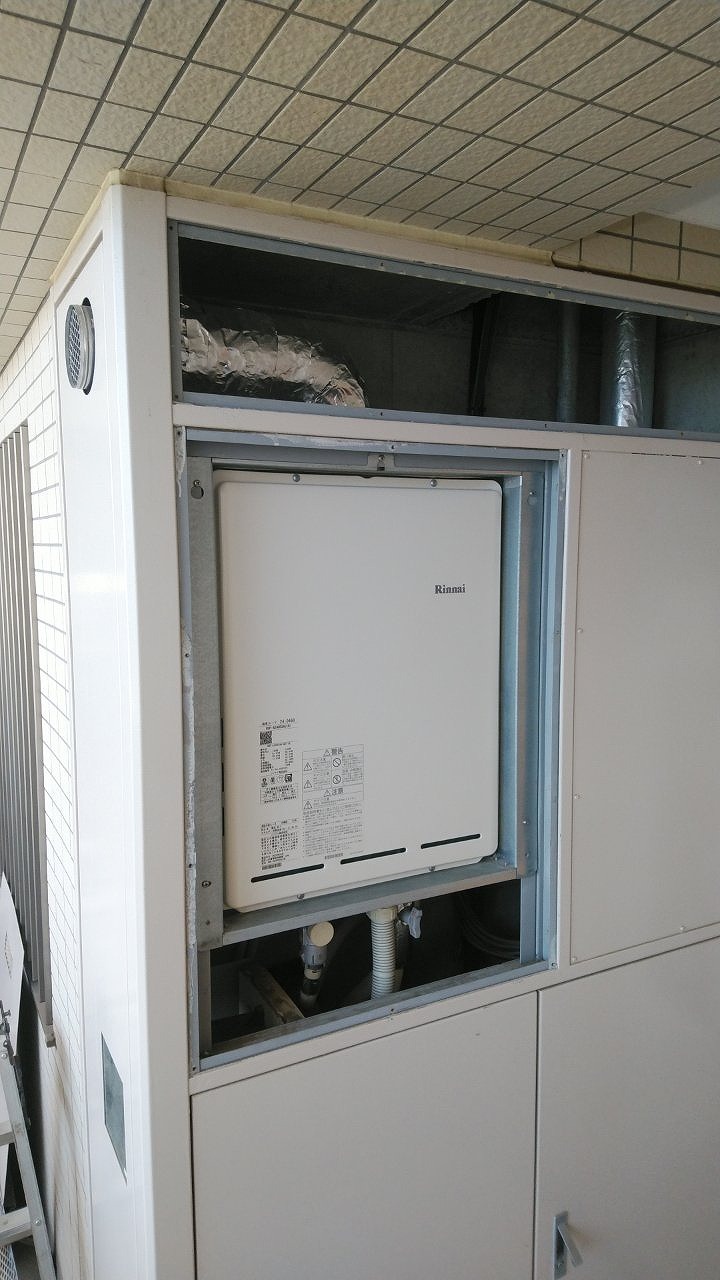

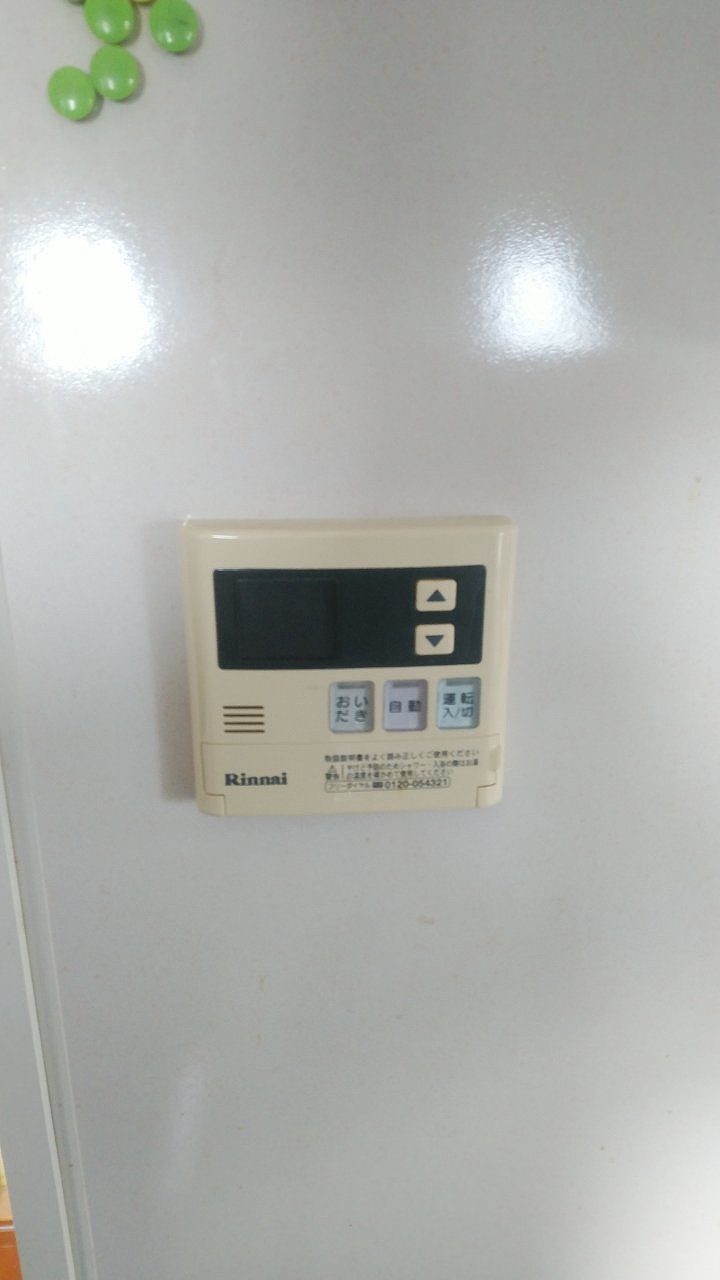

集合住宅にてパイプシャフトの扉内に給湯器が設置されており、扉に排気筒を出すための丸い穴が開いています。新しい給湯器を設置する際に、扉に排気筒が干渉しないよう微調整をして設置いたします。どうしても干渉する場合や、既存の扉穴の面積が足りない場合は、マンション側に許可をいただき、扉の加工工事をさせていただくこともございます。また、既存の給湯器は特注色仕様でしたが、扉内設置で、給湯器本体はほとんど見えないため、交換品は標準色(白に近い色)の機器にさせていただきました。

福岡県福岡市博多区の集合住宅にてガスふろ給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2028SAWX-TB
施工後
GT-2060AWX-TB-1 BL
工事費用
機器設置標準工事費+排気筒接続費

今回は福岡県福岡市博多区の集合住宅にてガスふろ給湯器の交換工事を行いました。
ノーリツ製GT-2028SAWX-TBから、ノーリツ製GT-2060AWX-TB-1 BLへの交換です。

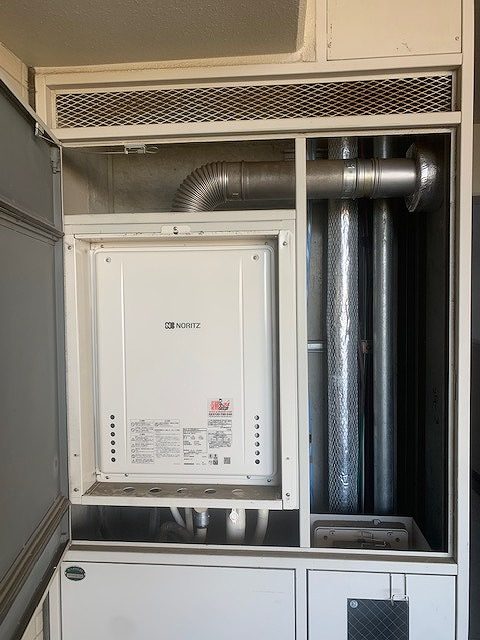

集合住宅のパイプシャフトに給湯器が設置されており、本体の後方から排気筒が延長されている、後方排気型の給湯器の交換です。今回は、本体とリモコンのみ交換し、扉内ケースや排気筒は既存のものを再利用させていただきました。既存機器の設置状況によっては、扉内ケースや排気筒も交換させていただく場合がございます。湯ドクターでは事前に現地調査にお伺いしますので、その際に確認させていただき、必要に応じてお見積りに含めてご案内させていただきます。

東京都東村山市の集合住宅にてガス給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
GT-2003SAW-T
施工後
GT-2053SAWX-T-2 BL
工事費用
機器設置標準工事費

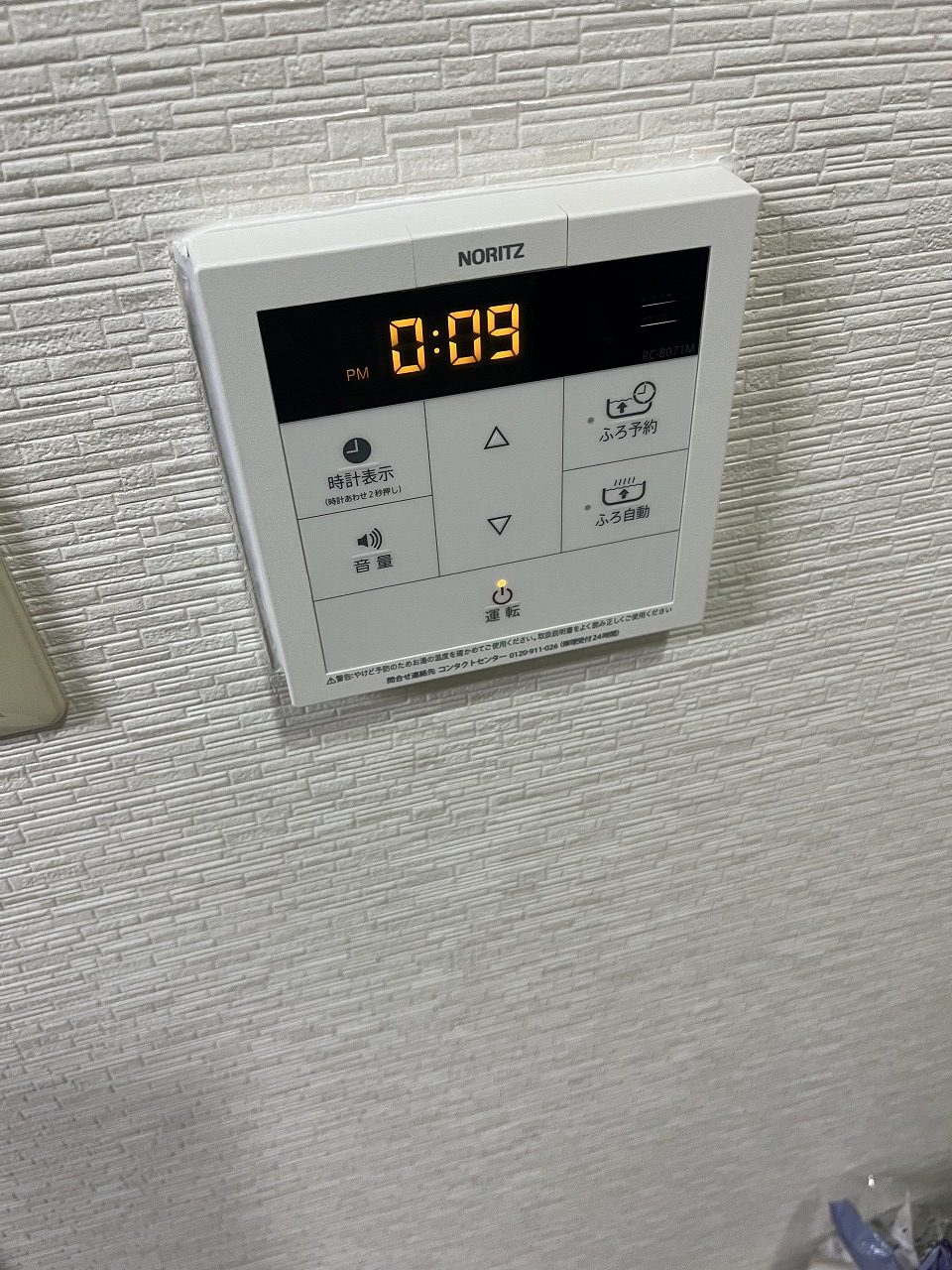

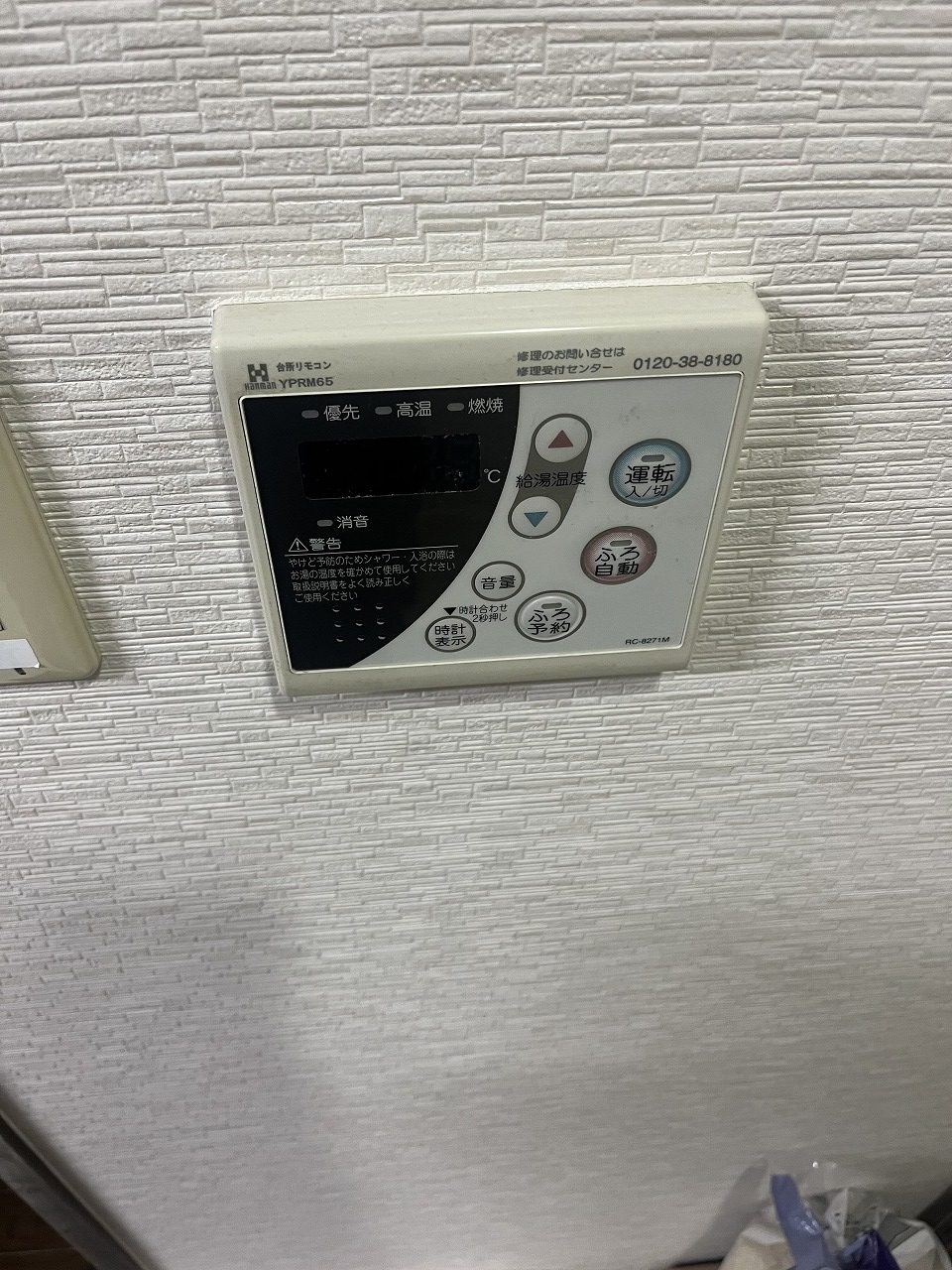

今回は東京都東村山市の集合住宅にてガス給湯器の交換工事を行いました。
ノーリツ製GT-2003SAW-Tから、ノーリツ製GT-2053SAWX-T-2 BLへの交換です。

現在、標準サイズの機器ではなくスリム型の機器が設置されいたため、同じようにスリム型の機器にて交換させていただきました。

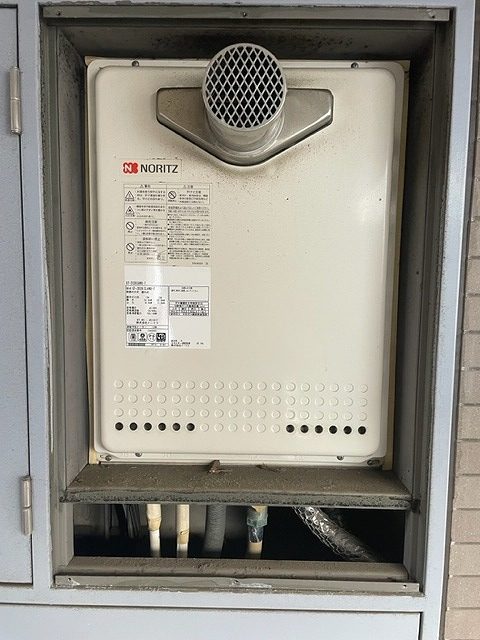

また、こちらの現場では、PS扉内設置型という設置方法の機器が設置されていました。
PS扉内設置型は、給湯器の給気する空気とパイプシャフト内の空気は円切りするように扉内ボックスを取り付けて設置します。

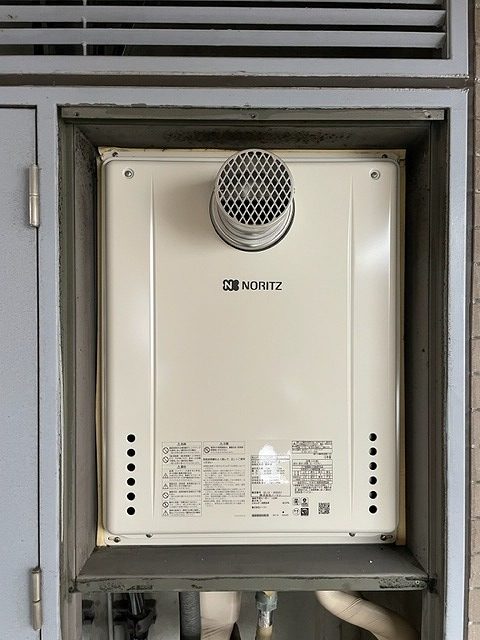

また排気筒は扉の外までしっかり出す必要があります。この排気筒を出すパイプシャフトの開口部も規定のサイズがあるため、小さすぎてもいけません。今回は、既存機器と同メーカーの後継機種にて交換させていただいたため、既存のパイプシャフトの扉の開口部の中心に排気筒がしっかり納まり見た目もきれいに設置することができました。

一見普通に設置してあっても、いろいろと細かい設置基準があるため、すべてクリアにして工事しなければなりません。

神奈川県相模原市緑区の集合住宅にてガス給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2428SAWX-H
施工後
GT-2460SAWX-H-1 BL
工事費用
標準工事費+排気筒接続工事費

今回は神奈川県相模原市緑区の集合住宅にてガス給湯器の交換工事を行いました。
ノーリツ製GT-2428SAWX-Hから、ノーリツ製GT-2460SAWX-H-1 BLへの交換です。

現在、24号ですが、ご使用されるご家族の人数が減った為、20号でもご検討されました。現地調査の際に設置状況の確認はもちろんのこと、何よりもお客様と直接お話しをさせていただくことにより、ご要望に沿ったご提案をすることができます。排気筒の設置状況も問題無く、腐食等も見られない為、再利用しております。今回はご相談の結果、今までと同様の24号の機器で交換ご希望となりました。お問い合わせいただいた時点からお客様との永いお付き合いが始まります。だからこそ、信頼関係を築くことは湯ドクターにとって欠かすことができない大切なことと考えております。

東京都目黒区の集合住宅にてスリム型ガス給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
RGH16JMHB
施工後
GQ-1628WS-T BL
工事費用
標準工事費

今回は東京都目黒区の集合住宅にてスリム型のガス給湯器交換工事を行いました。
TOTO製RGH16JMHBから、ノーリツ製GQ-1628WS-T BLへの交換です。

こちらは管理会社様からご依頼いただいた現場です。事前に現地調査をさせていただくことで、他のお部屋のご依頼をいただいた際には、現地調査の省略が可能な場合もございます。その分、より迅速に工事手配を進めることができます。今回は扉内ケースも交換させていただき、パイプシャフト内に綺麗に納まりました。スピーディーなだけでなく、丁寧な作業を心がけています。

東京都目黒区の集合住宅にてガスふろ給湯器の交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
RGH16JMHB
施工後
GQ-1628WS-T BL
工事費用
標準工事費

今回は東京都目黒区の集合住宅にてガスふろ給湯器の交換工事を行いました。
TOTO製 RGH16JMHB から、ノーリツ製 GQ-1628WS-T BL への交換です。

PS(パイプシャフト)に設置されている給湯器の交換です。PSに養生を丁寧に行い、傷などが極力つかないように注意しながら施工しました。PSは、マンション共用通路側に設けられていることが多いです。玄関横に給湯器が設置されている場合、人目につきやすい場所に給湯器が設置されていることとなりますので、以前よりも見栄えが悪くならないよう、考慮しながら施工しております。湯ドクターで交換して良かったと言ってもらえる施工を心掛けております。

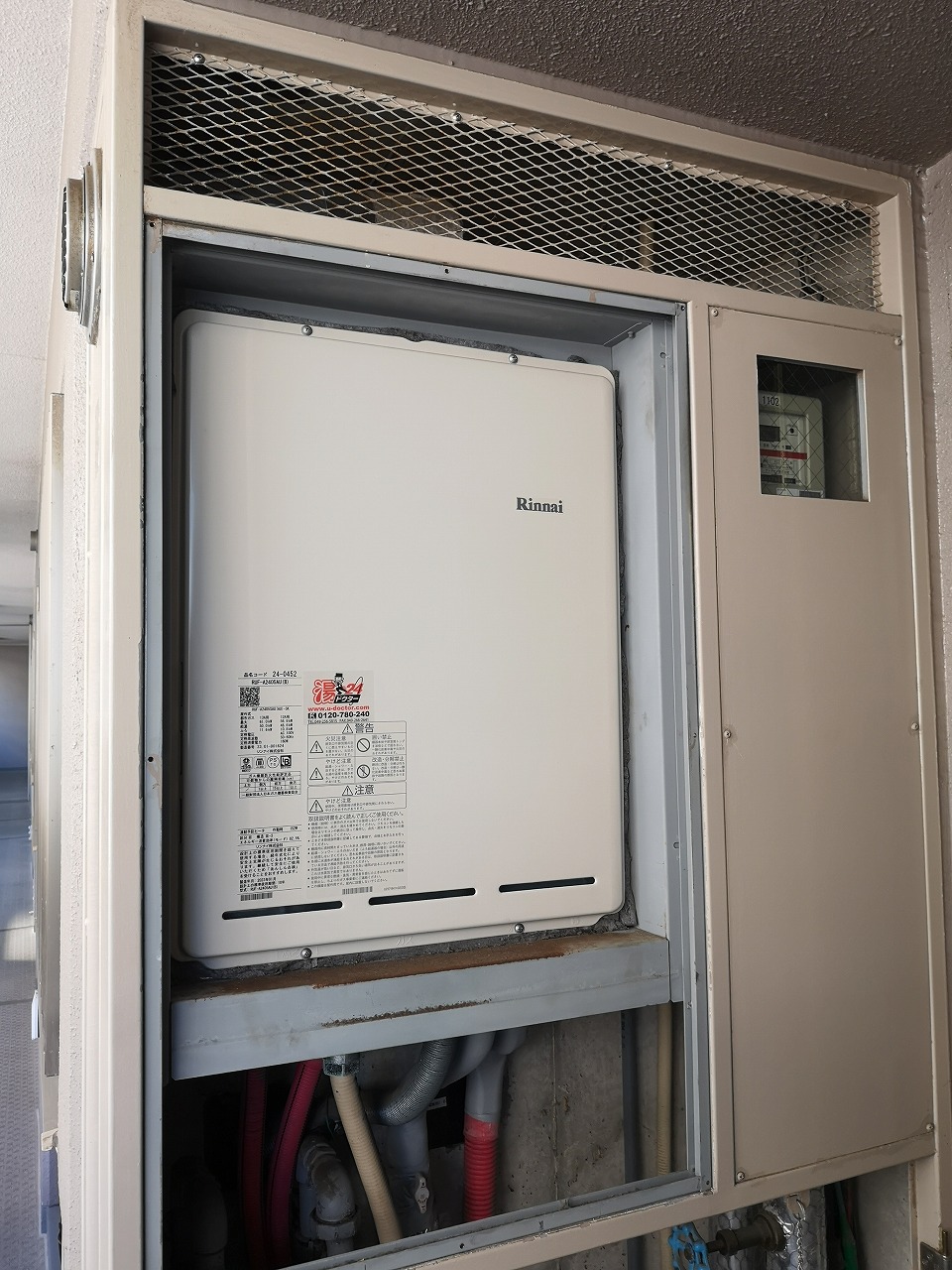

神奈川県横浜市都筑区の集合住宅にてガス給湯器の交換工事

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
OURB-160D-1
施工後
RUF-A2005SAT-L(B)
工事費用
標準工事費+PS扉加工費+階段搬入費

今回は神奈川県横浜市都筑区の集合住宅にてガス給湯器の交換工事を行いました。
ガスター製OURB-160D-1から、リンナイ製RUF-A2005SAT-L(B)への交換です。

芯ズレタイプからの交換。現在、芯ズレタイプの商品設定がないため、PS扉を加工し、加工した箇所に化粧カバーを取り付けています。PS扉を加工する場合、管理組合等にマンションの規約に問題がないかどうか事前確認が必要となります。また、見栄えが変わってきます。現在、芯ズレタイプが設置されている場合は、事前にご確認いただくと交換工事までスムーズです。

町田市 H様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
ノーリツ製温水暖房熱源機
施工後
GT-2460AWX-T BL
工事費用
標準工事費+扉内設置ケース取付費+給水給湯湯配管延長工事費+ガス配管延長工事費

ノーリツ製の温水暖房熱源機からの交換工事。今後、暖房端末機はご使用されないとのことでしたので、温水暖房機能なしの機器を設置。機器サイズが小さくなったため、扉内ケースの交換及び配管延長工事を行いました。

横浜市 A様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
ノーリツ製ガスふろ給湯器
施工後
GT-2460AWX-T BL
工事費用
標準工事費+水栓金具交換工事費

ノーリツ製のガスふろ給湯器から後継機種への交換工事。水栓金具も合わせて交換しました。

世田谷区 K様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2400AWX-T
施工後
GT-2460AWX-T BL
工事費用
標準工事費

ノーリツ製のガスふろ給湯器から後継機種への交換工事。

奈良市 Y様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2427SAWX-T
施工後
GT-2460SAWX-T BL
工事費用
標準工事費

ノーリツ製のガスふろ給湯器から後継機種への交換工事。設置条件も問題なく工事完了しました。

宗像市 M様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GX-241AT
施工後
GT-2460SAWX-T BL
工事費用
標準工事費+マイクロバブル取付工事費+水栓金具交換工事費

パーパス製のガスふろ給湯器からノーリツ製のガスふろ給湯器への交換工事。マイクロバブル仕様で設置しました。

葛飾区 M様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2422SAWX-T
施工後
GT-2460SAWX-T BL
工事費用
標準工事費

ノーリツ製のガスふろ給湯器から後継機種への交換工事。設置条件も問題なく工事完了しました。

立川市 T様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
GT-2427SAWX-T-1
施工後
GT-2460SAWX-T BL
工事費用
標準工事費

ノーリツ製のガスふろ給湯器から後継機種への交換工事。設置条件も問題なく工事完了しました。

横浜市 I様邸 ガスふろ給湯器交換工事

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
TP-SP207SZT
施工後
GX-2000ZTS-1
工事費用
標準工事費+循環金具交換工事費

スリム型の給湯器の交換です。旧型の循環金具の為、循環金具も交換させていただきました。

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
16号 ガスふろ給湯器 PS扉内設置  ガスター OURB-160D-T
施工後
16号 ガスふろ給湯器 PS扉内設置  リンナイ RUF-A1610AT(A)
工事費用
標準工事費+PS加工費

排気口が芯ズレタイプからの交換のため、専用の化粧プレートを使用して設置。

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
16号 ガスふろ給湯器 PS設置(後方排気) リンナイ RUF-S1616SAB
施工後
16号 ガスふろ給湯器 PS設置(後方排気) リンナイ RUF-S1616SAB
工事費用
標準工事費+排気筒接続工事

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

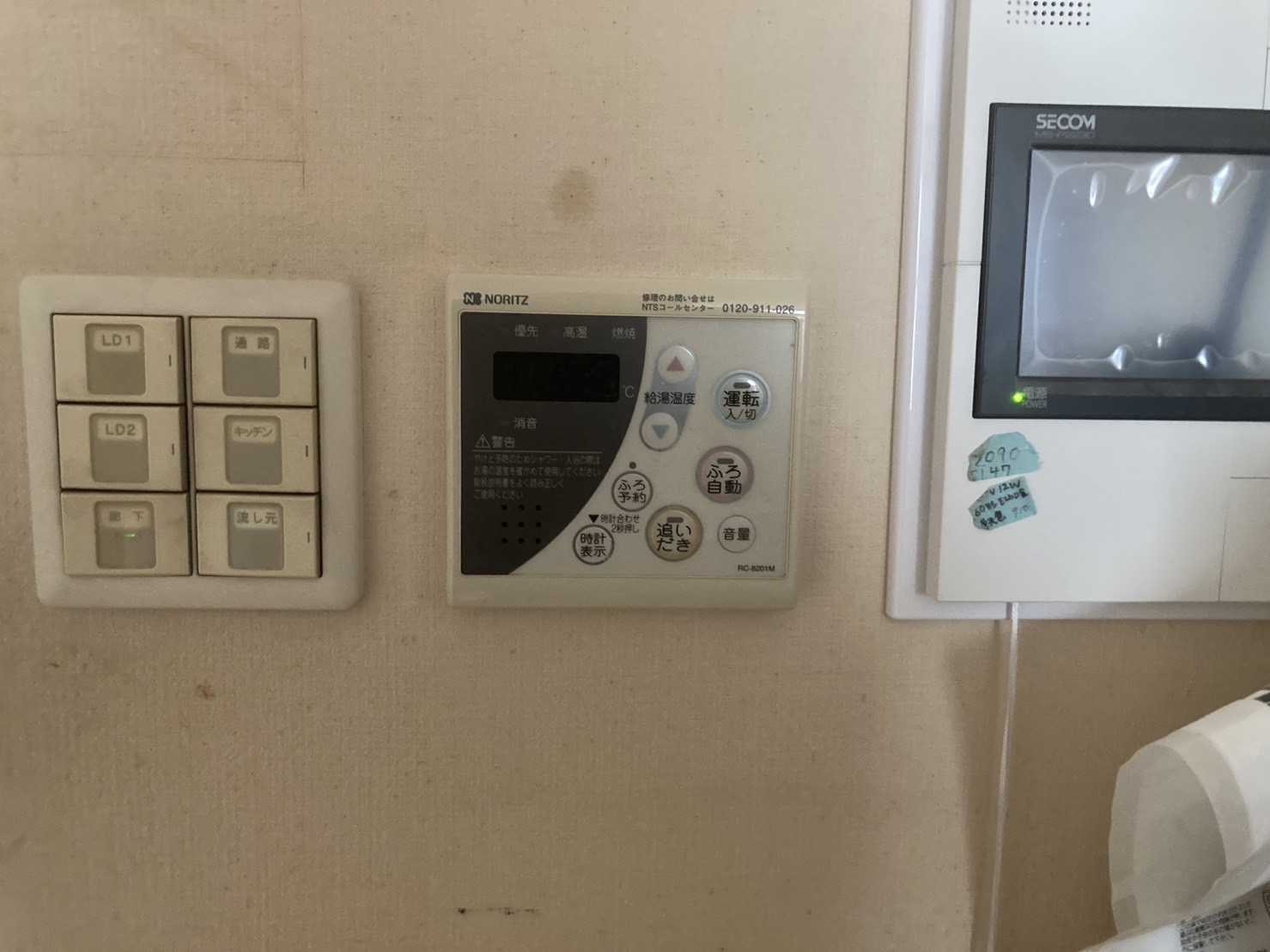

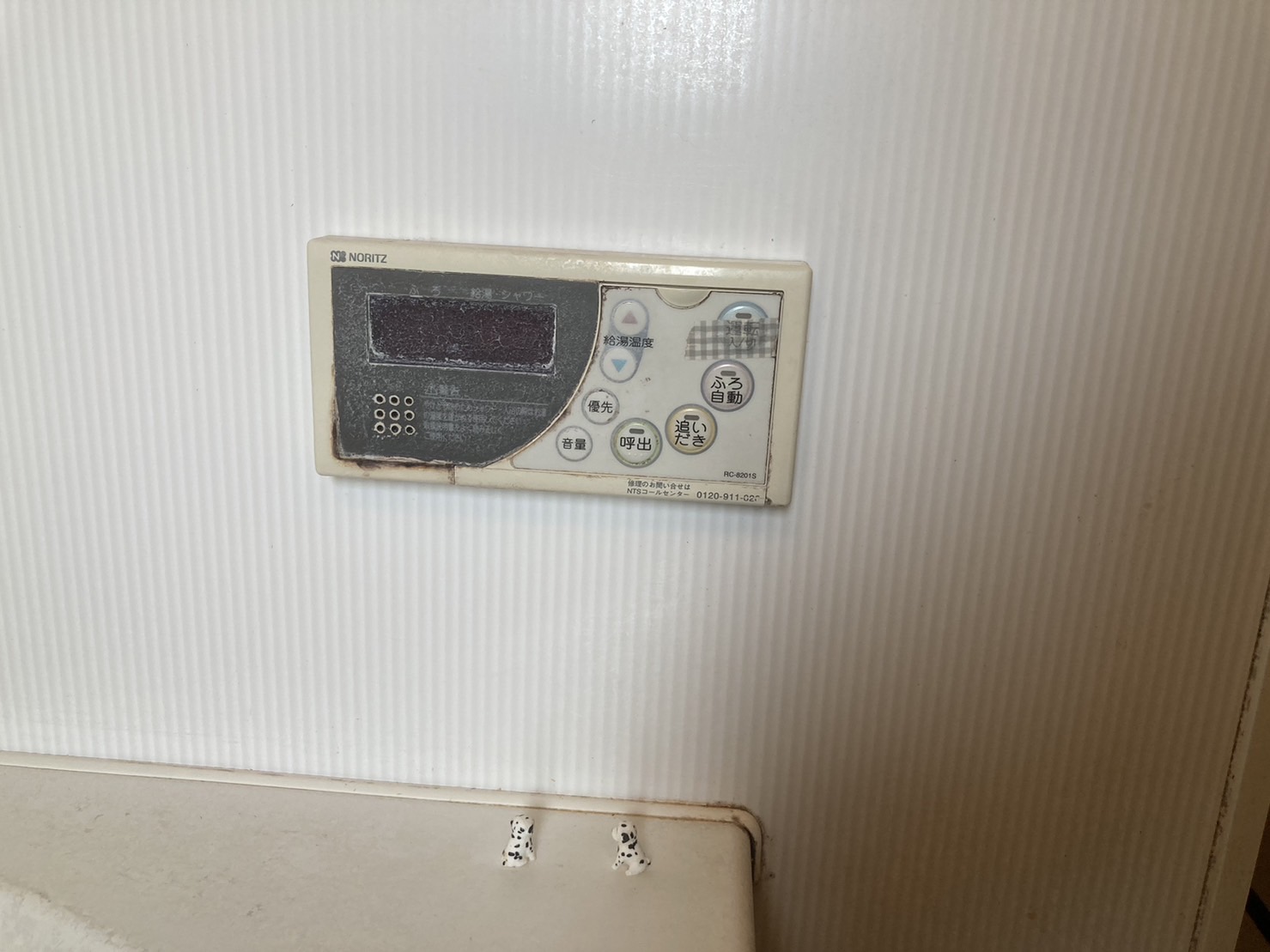

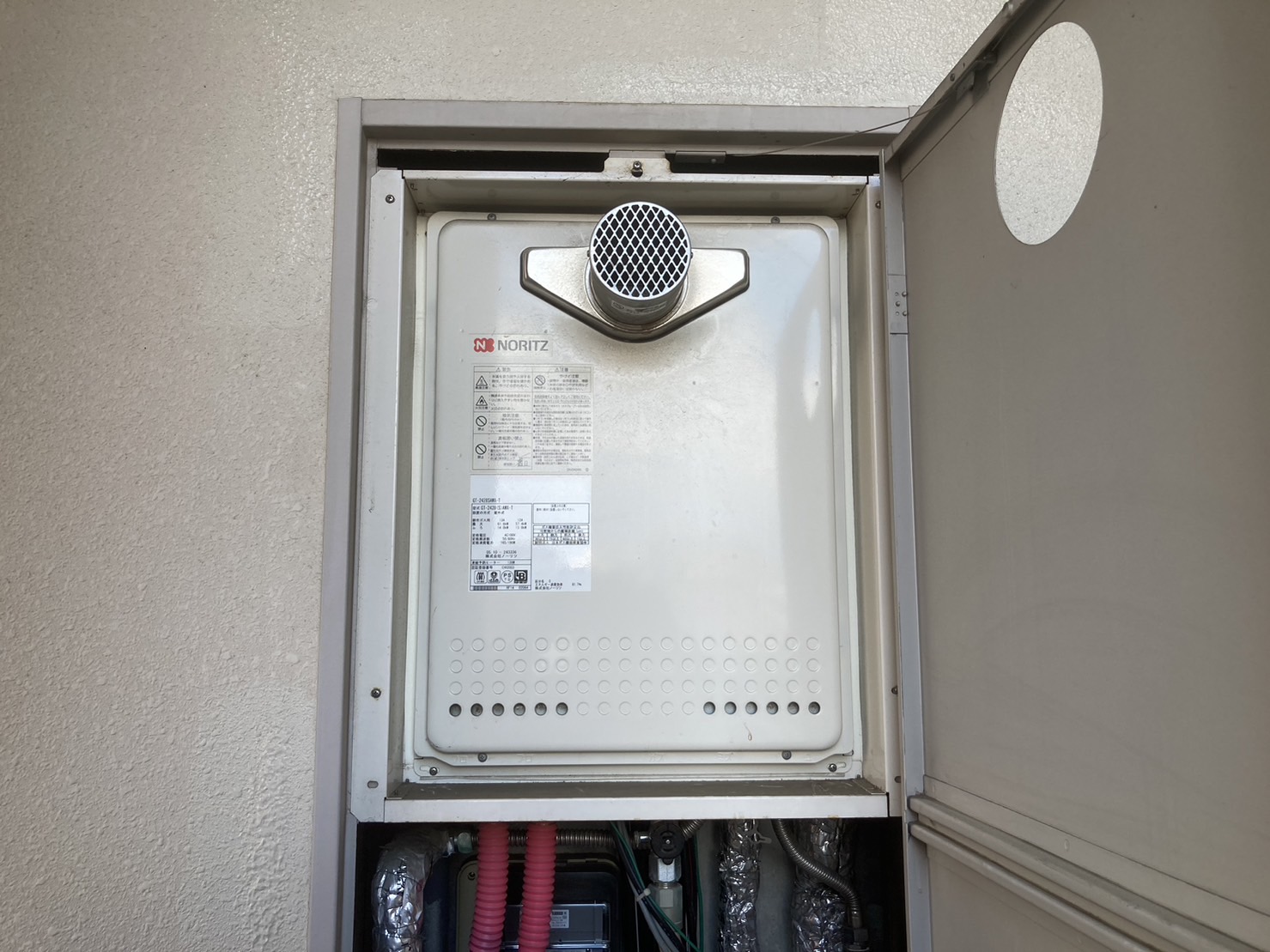

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

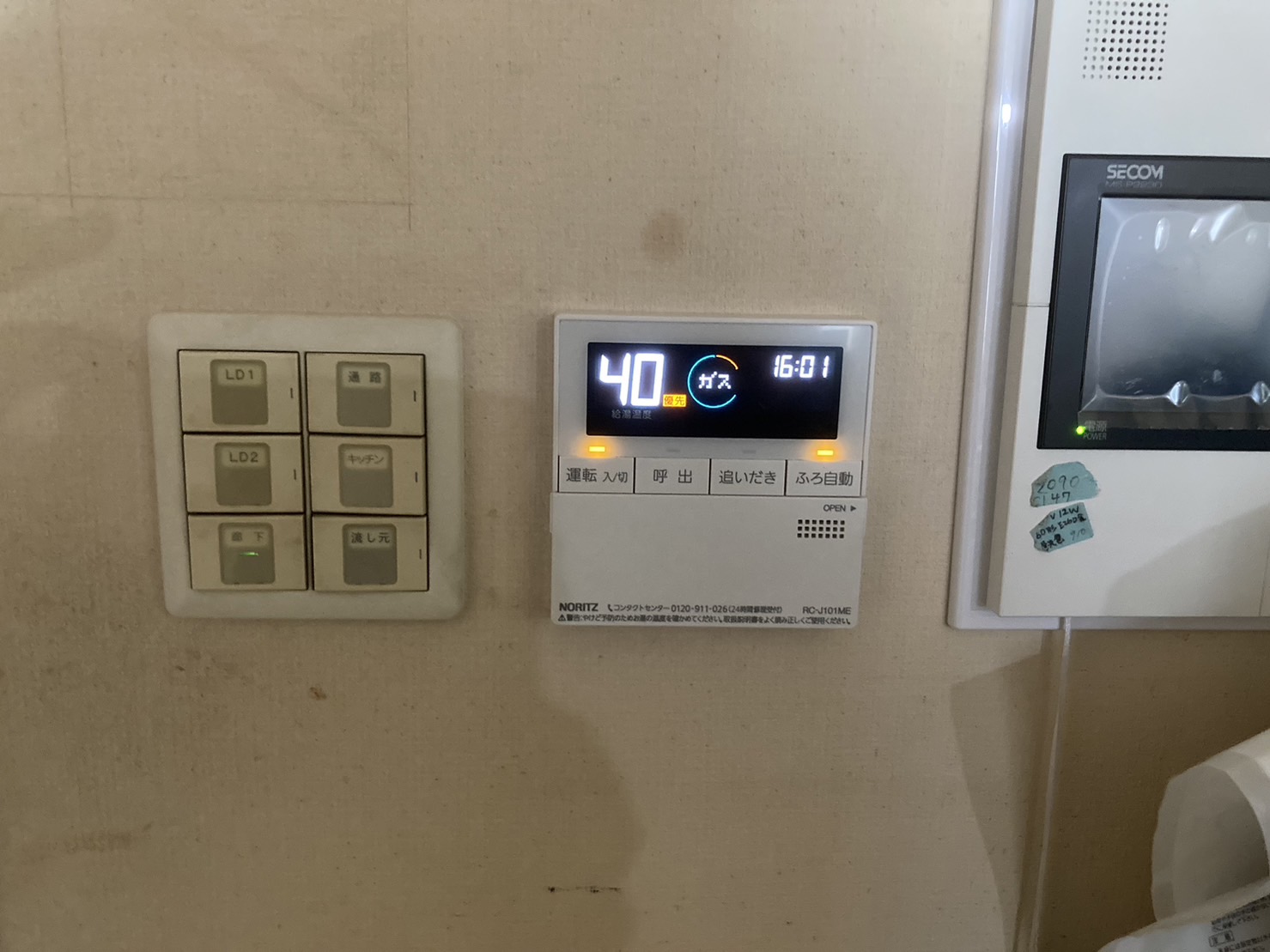

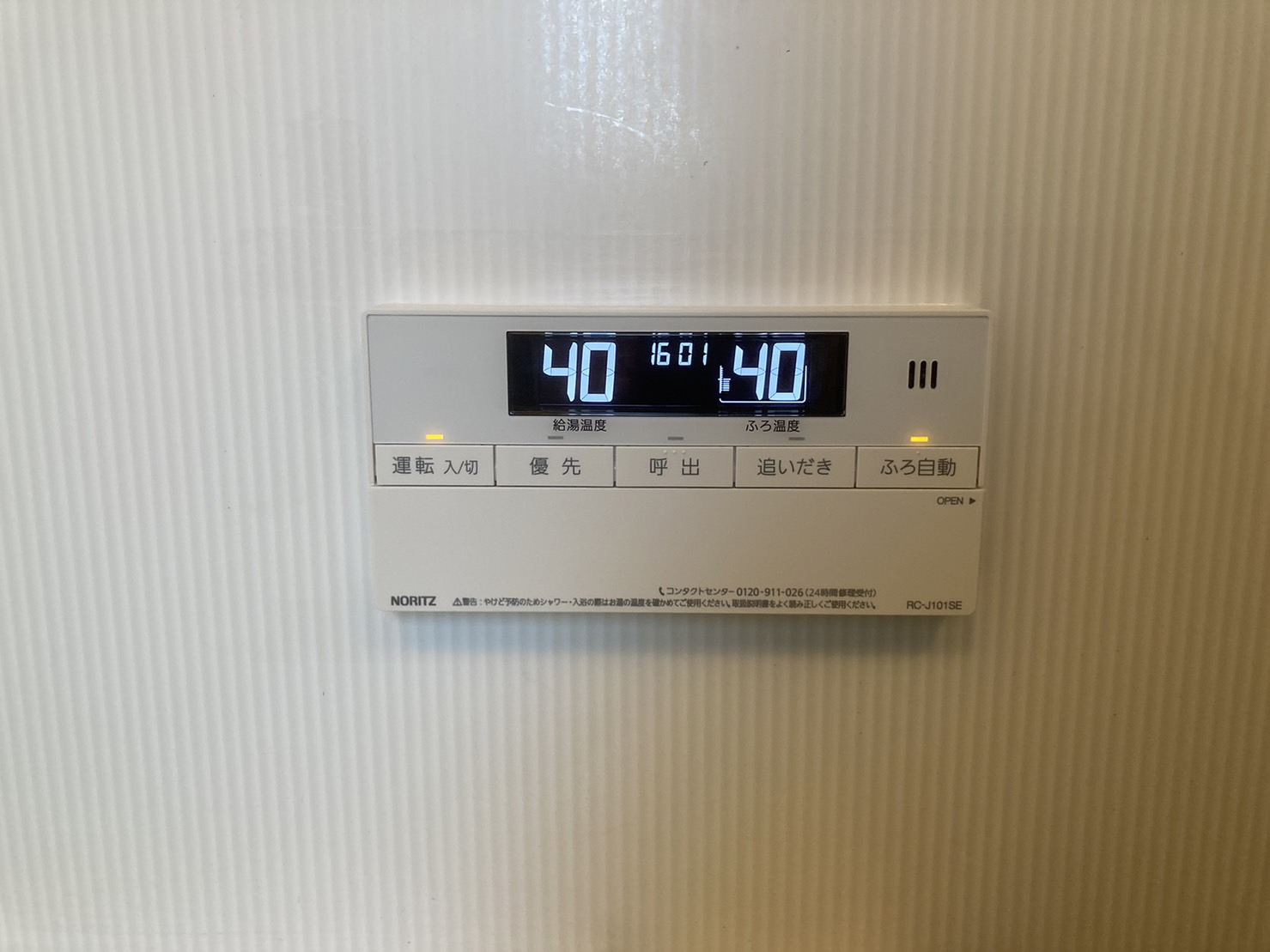

After(施工前)写真 After(施工前)写真
施工前
20号 ガスふろ給湯器 PS扉内設置  ノーリツ GT-2000SAW-T
施工後
20号 ガスふろ給湯器 PS扉内設置 ノーリツ GT-2050SAWX-T BL
工事費用
標準工事費

テレビ付リモコンを外し、専用の化粧プレートを使用してリモコンを設置。

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
20号 ガスふろ給湯器 PS設置(後方排気) TOTO RGE21KS1-L
施工後
20号 ガスふろ給湯器 PS設置(後方排気)
リンナイ RUF-VK2000SAB-L(A)
工事費用
標準工事費+排気筒接続

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

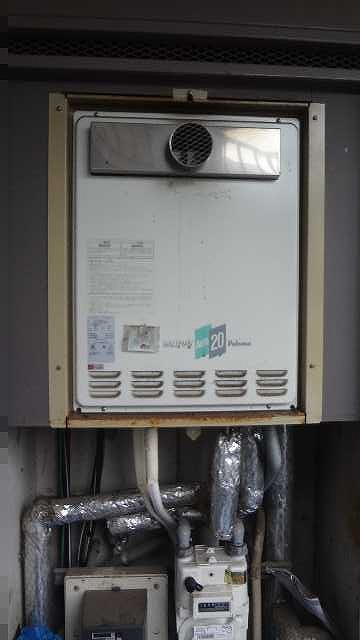

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
20号 ガスふろ給湯器 PS設置(FF式) パロマ FH-201APDT
施工後
20号 ガスふろ給湯器 PS設置(FF式) パーパス GX-206AF-1
工事費用
標準工事費+排気筒工事

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
20号 ガスふろ給湯器 PS扉内設置 TOTO RGE21KS1-J
施工後
24号 ガスふろ給湯器 PS扉内設置 ノーリツ GT-2435SAWX-T BL
工事費用
標準工事費

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

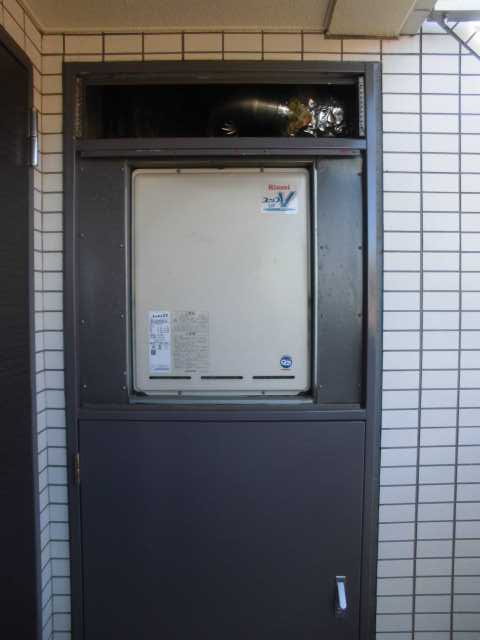

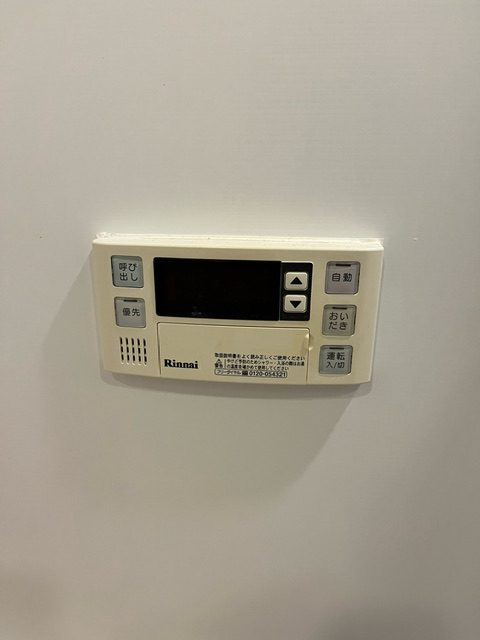

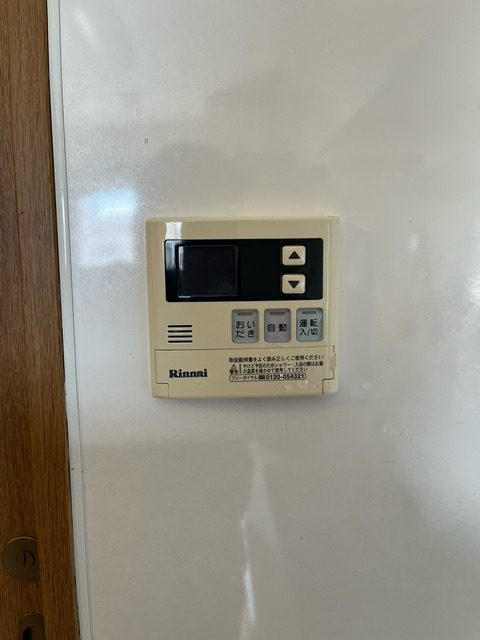

Before(施工前)写真 Before(施工前)写真
矢印

After(施工後)

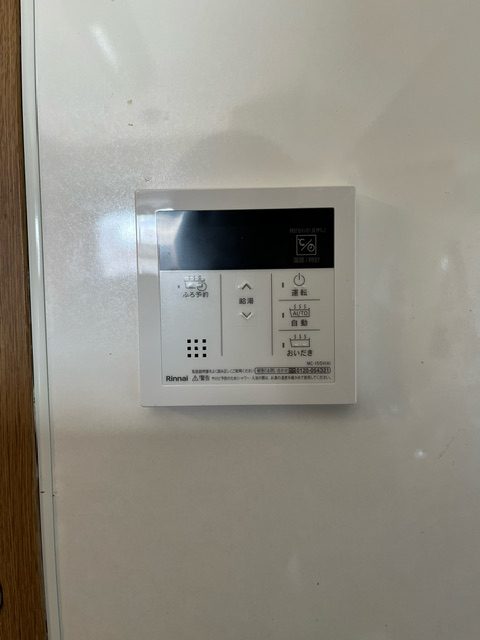

After(施工前)写真 After(施工前)写真
施工前
24号 ガスふろ給湯器 PSアルコーブ設置
施工後
24号 ガスふろ給湯器 PSアルコーブ設置 リンナイ RUF-A2400SAA(A)
工事費用
標準工事費+PSアダプタ取付

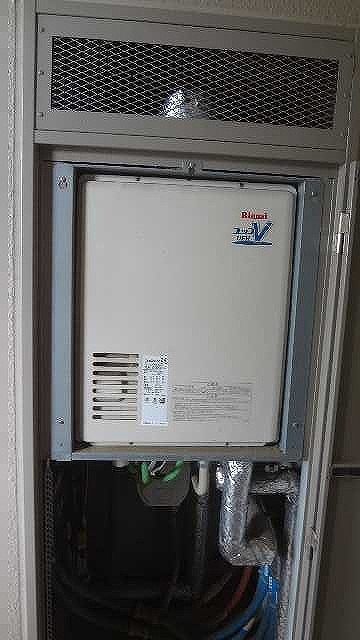

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

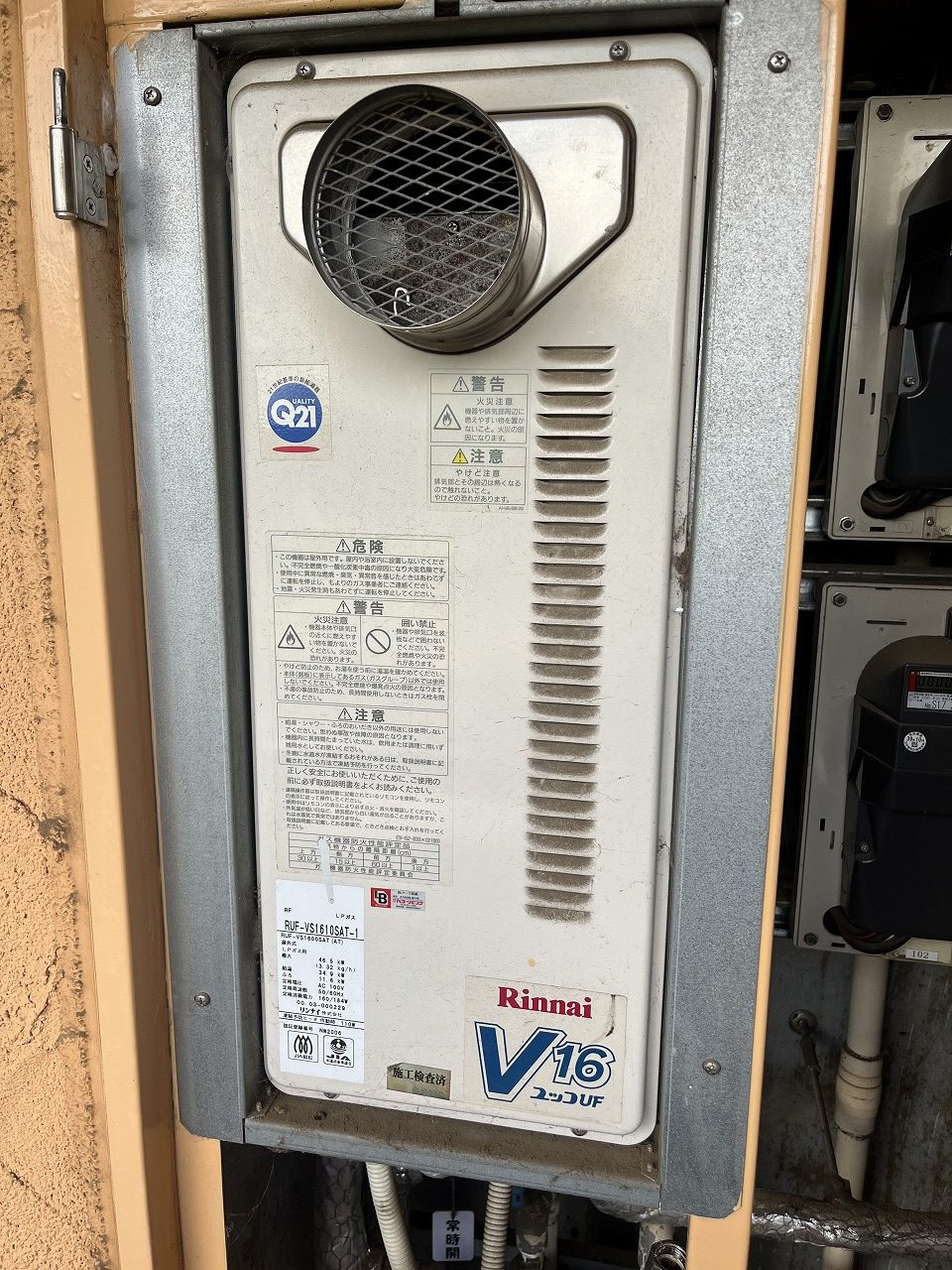

Before(施工前)

Before(施工前)写真
矢印

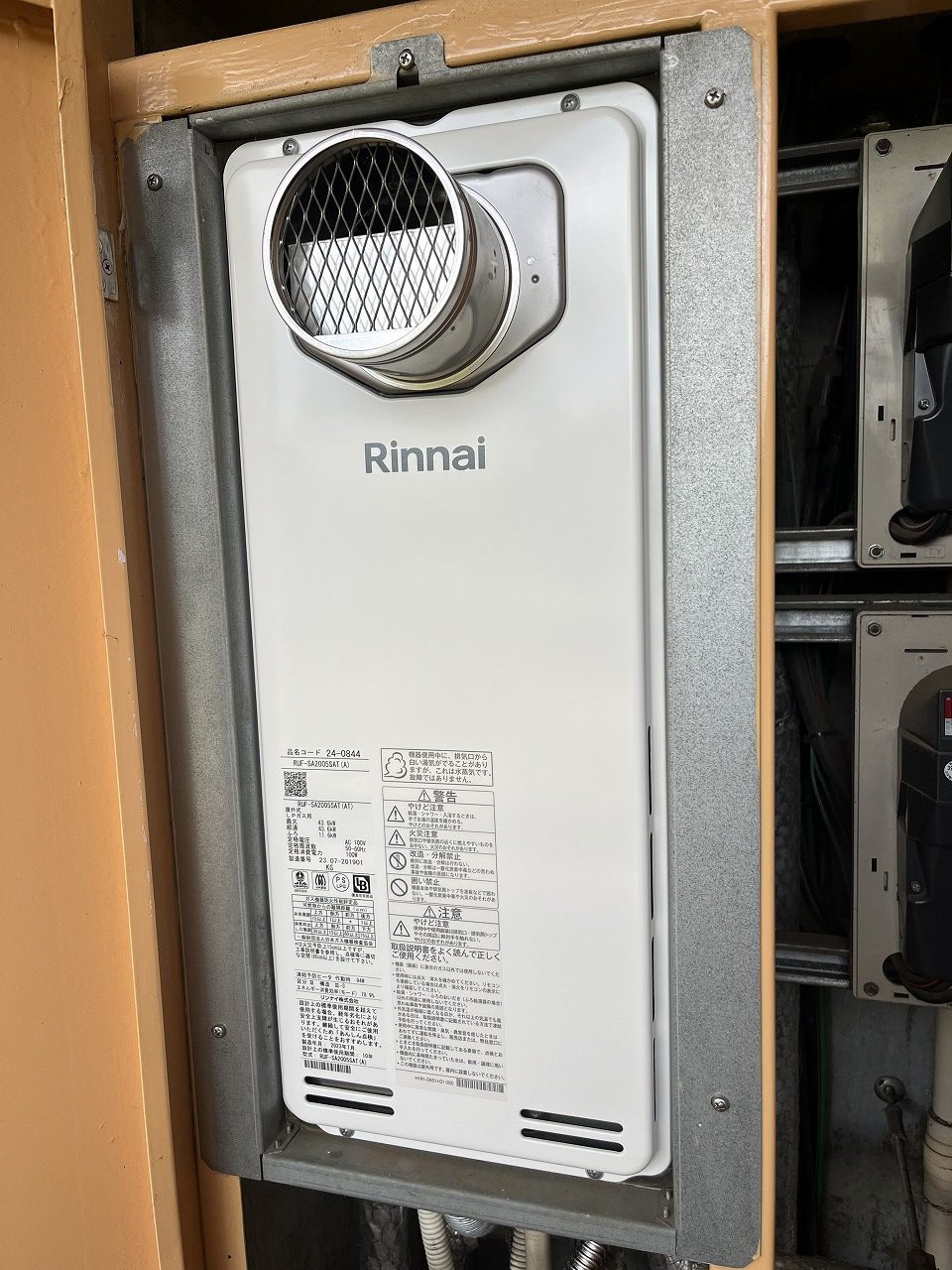

After(施工後)

After(施工前)写真
施工前
20号 ガスふろ給湯器 PS扉内設置
施工後
20号 ガスふろ給湯器 PS扉内設置 リンナイ RUF-VS2005SAT
工事費用
標準工事費

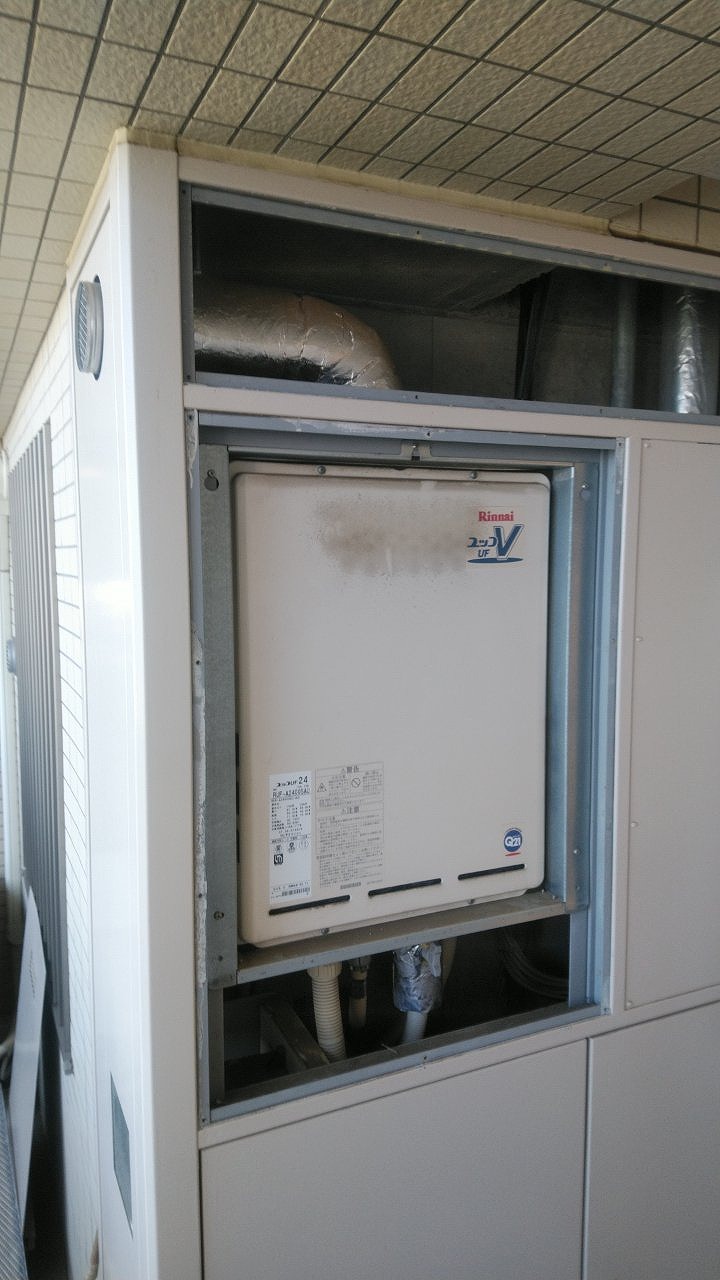

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真
矢印

After(施工後)

After(施工前)写真
施工前
24号 温水暖房機能付ガスふろ給湯器 PS設置(上方排気)
施工後
24号 ガスふろ給湯器 PS設置(上方排気) リンナイ RUF-A2400SAU(A)
工事費用
標準工事費+排気筒接続

既存機器は暖房機能付の機器でしたが、暖房機能はご使用されないとのことで、暖房機能の無い機器に交換。

ガスふろ給湯器 PS(パイプシャフト)扉内設置 施工事例

Before(施工前)

Before(施工前)写真 Before(施工前)写真
矢印

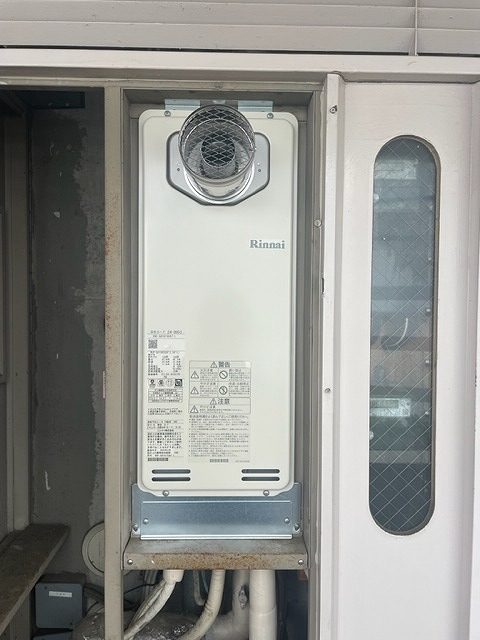

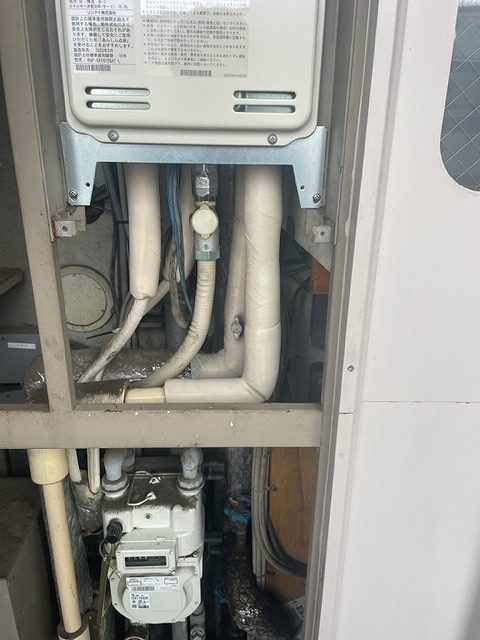

After(施工後)

After(施工前)写真 After(施工前)写真
施工前
16号 ガスふろ給湯器 PS扉内設置 ガスター OURB-1601DSA-T
施工後
16号 ガスふろ給湯器 PS扉内設置 リンナイ RUF-VS1615SAT-80
工事費用
標準工事費

既存機器は排気口が機器の中心より芯ずれしているタイプの機器だったため、同様に芯ずれタイプの機器を設置。
